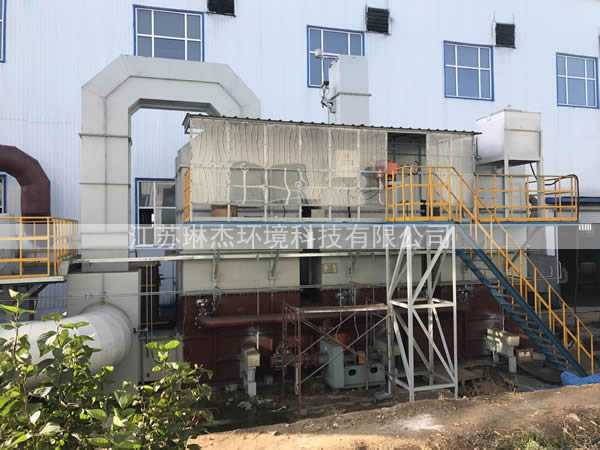

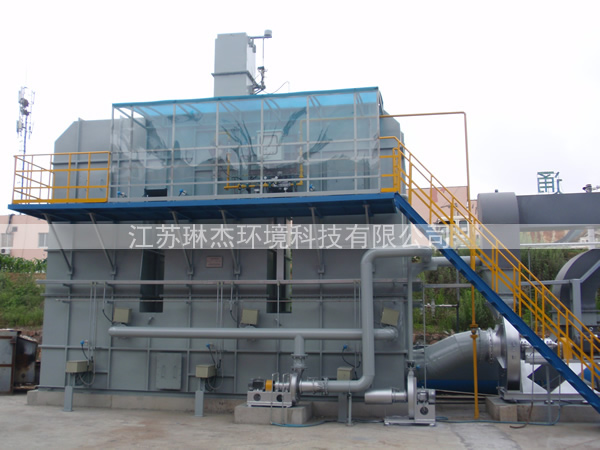

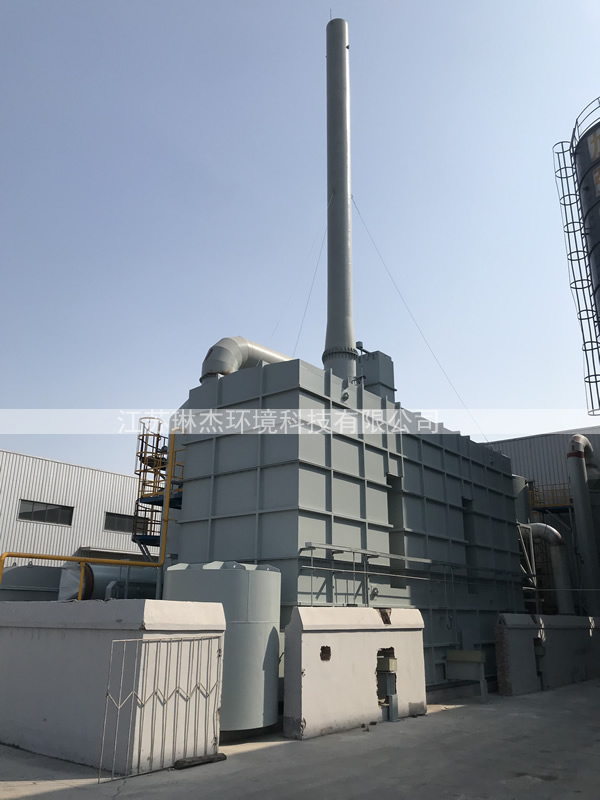

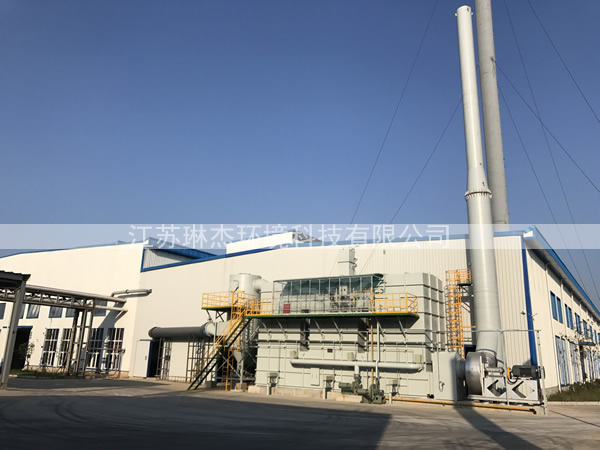

有机废气蓄热焚烧炉(简称RTO)









设备简介:
RTO (Regenerative Thermal Oxidizer,简称RTO),,是一种高效有机废气治理设备。具有热效率高(≥95%)、运行成本低、能处理大风量低浓度废气等特点,浓度稍高时,还可进行二次余热回收,大大降低生产运营成本。
RTO主体结构由燃烧室、蓄热载体填料床和切换阀箱体等组成,根据客户实际需求,选择不同的热能回收方式和切换阀方式。
工作原理:把有机废气加热升温至760℃,使废气中的VOC氧化分解,成为无害的CO2和H2O;氧化时的高温气体的热量被蓄热体“贮存”起来,用于预热新进入的有机废气,节省升温所需要的燃料消耗。
RTO设备的形式常见的有二室和三室结构,处理大风量时还可设计成五室、七室等结构形式。

RTO设备参数:

内容

数据

处理废气量:

5000~200000Nm³/h(根据排废气风量确定)

废气浓度

100~20000PPm

VOC去除率:

≥96%(二室);≥98%(三室、五室或更多室

换热效率:

≥95%

氧化温度:

760-1100

停留时间:

1.0 sec

燃料

天然气、柴油

排烟温度

废气温度+40

排放符合标准:

GB16297-1996 《大气污染物综合排放标准》

适用单位

石油及化工(如塑料、橡胶、合成纤维、有机化工

、农药、染料、制药等)、油漆生产及喷涂行业、印刷业、电子元件及电线、


蓄热式热力焚烧炉的特点:
   (1)采用蓄热式换热装置,蓄热载体与气体直接进行热能交换,炉膛辐射温压大,加热速度快;低温换热效果显著,换热效率特别高,热利用率在95%以上;最大限度回收燃烧产物中的显热。热效率高,排烟温度低,节能效果显著。降低燃料消耗也就意味着减少了温室气体的排放,符合节能减排的要求。
   (2)蓄热室内温度均匀分级增加,加强了炉内传热,换热效果更好,所以同样处理量的焚烧设备其炉膛容积可以缩小,降低了设备的占地面积,节约了设备的投资。
   (3)由于火焰在炉内高温蓄热体中逐渐开始燃烧,无高温锋面,燃烧噪声低。
   (4)扩大了高温火焰燃烧区域,火焰几乎充满整个炉膛,从而使得炉膛内温度均匀,这样一方面提高了净化效率(可达99%),另一方面延长了炉膛耐火材料的使用寿命。
   (5)与传统燃烧过程完全不同的热力学条件,采用分级燃烧技术,延缓燃烧能量的释放;炉内温升均匀,烧损低,加热效果好。不再存在传统燃烧过程中出现的局部高温高氧区,抑制了热力型氮氧化物(NOX)的生成,环保效果良好。
   (6)燃烧室内的温度整体升高且分布更趋均匀;炉膛温度可高达760~1100℃,有机物燃烧破坏率高,烟气在炉内高温停留时间长,有机物氧化分解完全,环保效果显著。
   (7)系统采用PLC自动燃烧控制,自动化程度高、运行稳定、安全可靠性高。
   (8)可根据废气情况,合理设置热能回收装置,在高温燃烧室接导热油炉或余热锅炉;低温烟气用来加热废气,充分利用废气焚烧产生的余热。
   (9)我公司根据长期积累的RTO运行经验,可根据不同的废气情况进行个性化设计,确保RTO设备长期稳定运行,达到安全生产、环保生产的要求。
   (10)VFD(变频)风机设计,针对实际风量自动弹性运行,降低电力及燃料消耗;
   (11)采用MAXON、ECLIPSE或北美燃烧器,变比例燃烧,温控稳定,运行安全
